据悉,污泥烘干焚烧系统具有较多的优点,如传热效率高,设备体积小,生产能力较大,安全又防爆,干燥产生的废蒸汽便于多次利用,干燥含臭不凝气送入焚烧炉得到整体脱臭处理。并且该设备采用包含多级气流床烘干子系统的组合烘干系统,初级气流床烘干子系统输入的热源是为焚烧炉来的高温烟气,其余各级输入热源均为上一气流床烘干子系统排放出热载气里面蒸汽的冷凝热,热量梯级得到利用,干燥节能成果好等,因此被广泛用于不同的污泥处理中,其使用的方法如下:
该污泥烘干焚烧系统包括了焚烧系统、组合烘干系统、烟气余热回收系统、烟气处理的排放系统。

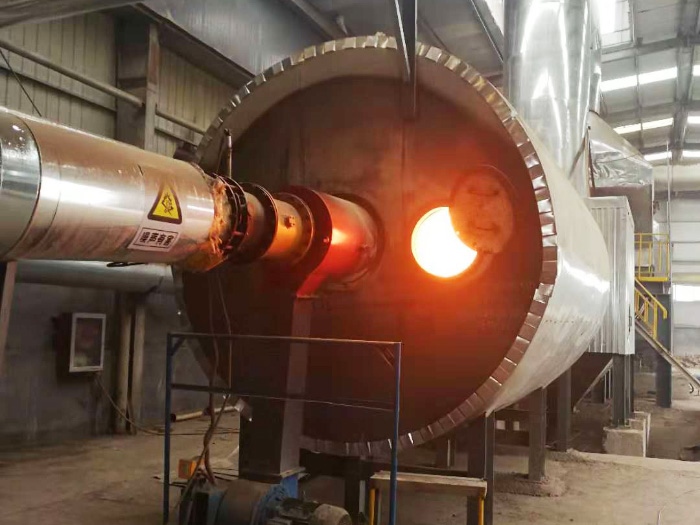

1、焚烧系统:以辅助燃料跟干化以后的污泥在焚烧炉内共同焚烧;在焚烧炉风室里通入了烟气余热回收系统来的热一次风,辅料与干化污泥于焚烧炉里流化燃烧;在焚烧炉的稀相区,加入热量回收系统来的热二次风,进行烟气扰动并补氧加强燃烧,同时通入到组合烘干系统产出的含臭不凝气加以高温焚烧去臭,流化床焚烧炉产生的高温烟气进入到了除尘器里进行除尘;
2、组合干燥系统:经除尘后的高温烟气进入组合烘干系统,温度较高的烟气在初阶气流床烘干子系统的载气换热器内与循环热载气之间换热,热载气的吸收热量温度得以上提,高温烟气温度降低后进入烟气余热回收系统继续回收热量;
3、烟气余热回收系统:初阶气流床干燥子系统中的载气换热器出口烟气进入蒸汽锅炉,烟气间壁换热给锅炉内水介质,蒸汽锅炉水介质蒸发产生的蒸汽外供热或进一步用蒸汽轮机发电;蒸汽锅炉出口烟气进入空气预热器,烟气对一次风机出口来的一次空气、二次风机出口来的二次空气间壁加热,加热后的一次风送入到焚烧炉风室内作为流化及助燃气,加热后的二次风送入到流化床焚烧炉里调温;如若焚烧辅料以及干化污泥产生的热量只供符合湿污泥干化所需的热量,可以不设蒸汽锅炉;
4、烟气处理排放系统:空气预热器出口烟气进入到污泥烘干焚烧系统的烟气处理排放系统,在烟气处理排放系统中烟气经除尘、脱二恶英、脱硫、脱硝、脱酸等净化处理符合环保的标准,合格烟气没害化排放入空气。
