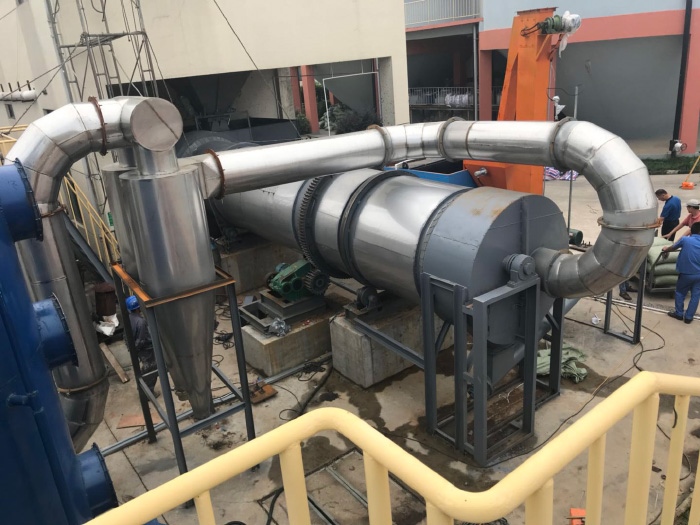

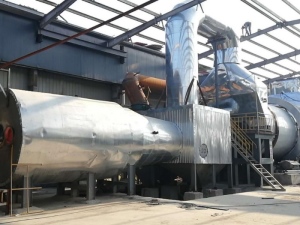

污泥干化耦合燃煤发电设备的深度耦合流程一共可以分为三个系统，分别是蒸汽加热系统、空气预热器旁路省煤器系统以及热媒水系统。

　　（1）蒸汽加热系统：在送风机出口、热媒热水器后、空气预热器入口前设置蒸汽加热器。从低压辅助蒸汽集管抽出一部分蒸汽，加热空气预热器入口处的冷二次空气，以增加冷空气的温度，减少空气预热器中烟气和空气之间的温差；低压辅助蒸汽集管抽取另一部分蒸汽，并与热介质热水器中的热介质水进行热交换，以增加热介质水的温度。

　　（2）热媒水系统：热媒水有自己的回路。回路配有热介质水循环泵和膨胀箱。热媒水先通过烟气冷却器吸收烟气余热，然后通过蒸汽热交换器吸收蒸汽余热，然后在污泥干化耦合燃煤发电设备一次风机和送风机出口处与热媒热水器中的冷空气进行热交换，从而初次增加冷空气的温度。

　　（3）空气预热器旁路省煤器系统：约30%来自炉膛出口的烟气不通过空气预热器，而是通过旁路省煤。旁路省煤器配有高压给水换热器和低压冷凝水换热器。高温烟气与高温区的给水进行热交换，增加给水温度，在一定温度后降低烟气，然后与低温区的冷凝水进行热交换以加热冷凝水，热交换后的烟气与空气预热器出口的烟气一起进入烟气冷却器。

　　污泥干化耦合燃煤发电设备深度耦合系统利用烟气不同温度区域，分别将烟气热量用来加热给水、凝结水、热媒水，利用低温蒸汽来加热热媒水和冷空气。整个系统中，空气总吸热量没有发生变化，与常规系统中保持一致，但是空气预热器进口空气温度得到大幅度提升，降低空预器内烟气和空气的换热温差，减少了换热损失；同时由于给水和凝结水的被加热，汽机回热系统中部分高品位抽汽可以继续回到汽轮机内做功，增加了机组的做功效率；并且排烟温度的降低，也提升了锅炉效率。
