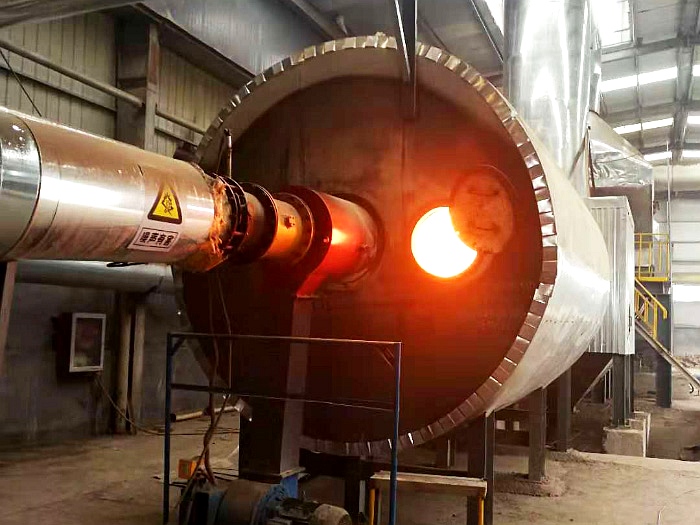

污泥烘干焚烧系统硬件系统中控制器与触摸屏的选型

2021-11-22

  一、可编程控制器的选型:

  西门子S7-200系列PLC性价比较高,在各个行业中的运用相当普遍,根据粘性污泥烘干焚烧系统的控制要求,需要16个数字量输入点、18个数字量输出点和3个模拟量输入点。控制系统选用西门子公司的SIMATICS7-200SMART系列PLC(CPUST60)和扩展模块EM231。CPUST60不仅具有多个数字量输入和输出点,而且自带以太网接口。通过以太网不仅能够和其他的设备相连接,而且能够方便快捷的将控制程序下载到控制器中,因此可以满足本设备的控制要求。EM231提供4通道模拟量采集,其中两个通道用于采集电流/电压信号输入,另外两通道用于连接热电阻PT100温度传感器或热敏电阻NTC温度传感器。本研究之所以采用PLC来开发该污泥烘干焚烧系统,是因为PLC具有可移植、成本低和适应性广等优点。

  (1)CPUST60功能介绍

  CPUST60有36个数字量输入点,24个数字量输出点,共512个(256输入和256输出)I/O映像区。自带一个以太网口/一个串口(RS485)/一个附加串口(RS232/485),它较多能扩展4个模块。内置时钟/电池卡,有4个高速计数器,单相频率4个60kHz,正交相位2个20kHz。

  (2)EM231功能介绍

  EM231为模拟量输入模块,它具有4个模拟量输入通道(电压和电流),输入信号的范围由SW1、SW2、SW3设定。

  二、触摸屏的选型:

  污泥烘干焚烧系统的触摸屏选用西门子公司的SMARTLINE1000ie,为了适应市场的需求SMARTLINE1000ie触摸屏的功能又得到了很大的提升。SMARTLINE1000ie触摸屏能够和S7-200SMART系列的PLC进行完好的组合,让使用者更加便捷的操作和控制设备。

  与CPUST60相同SMARTLINE1000ie也集成了工业以太网接口,集成了较强的以太网功能。通过以太网的端口不仅在一定程度上提高了程序的下载速度,而且能够和S7-200SMART建立高速无缝的连接。污泥烘干焚烧系统的SMARTLINE1000ie触摸屏不仅能够和S7-200SMART链接,而且能够同时链接S7-200,同时通讯速率可高达187.5kb/s。集成的串口使得该系列面板的通讯变得更加灵活,并且能够和市面上的PLC建立稳定的通讯连接。
